항공기를 개발할 때는 비행성능과 안전성뿐 아니라 장기간 운용할 수 있는 지원체계도 함께 고려해야 합니다.
고장난 장비에 접근하기 어렵거나, 필요한 예비품과 시험장비가 준비되지 않았다면 항공기를 제때 운용하기 어렵습니다. 이러한 문제를 개발 초기부터 분석하고 설계와 지원계획에 반영하는 활동이 PSA입니다.
1. PSA의 정의
PSA는 Product Support Analysis의 약자로, 국내 항공·방산 분야에서는 ‘체계지원분석’이라고 부릅니다.
PSA는 체계의 전 수명주기에 걸쳐 지원성을 분석하고, 그 결과를 설계와 지원체계에 반영하는 체계적이고 반복적인 분석 과정입니다. 시스템엔지니어링과 연계하여 수행하며, 사업의 특성에 맞게 분석 활동을 선정하고 조정합니다.
쉽게 풀어 쓰면 다음과 같습니다.
“이 장비를 오랫동안 운용하려면 어떤 설계와 정비방법, 인력, 부품, 장비, 자료가 필요한가?”를 분석하는 활동입니다.
여기서 **지원성(Supportability)**은 체계가 요구되는 운용능력을 유지하도록 지원할 수 있는 특성을 의미합니다. 정비하기 쉬운 설계와 적절한 지원자원이 함께 갖추어져야 확보할 수 있습니다.
2. PSA를 수행하는 목적
PSA의 핵심 목적은 요구되는 가동준비태세를 달성할 수 있도록 설계와 지원체계를 함께 발전시키는 것입니다. 분석 결과는 설계·운용개념·지원자원 소요를 연결하고, 비용과 지원성과 사이의 대안을 검토하는 근거가 됩니다.
항공기를 예로 들면 다음과 같은 질문을 검토합니다.
| 검토 질문 | 분석이 필요한 이유 |
|---|---|
| 고장난 장비를 쉽게 탈거할 수 있는가? | 정비 접근성과 교환 편의성을 확보하기 위해 |
| 어떤 정비를 수행해야 하는가? | 필요한 예방·고장정비 업무를 식별하기 위해 |
| 어디에서 수리할 것인가? | 정비단계와 수리·교환 대안을 결정하기 위해 |
| 어떤 자원이 필요한가? | 인력·예비품·시험장비·시설을 준비하기 위해 |
| 운영 중 발견된 문제를 어떻게 반영할 것인가? | 설계와 지원계획을 지속적으로 개선하기 위해 |
이 질문들은 서로 연결됩니다. 예를 들어 장비의 장착 위치를 바꾸면 정비시간뿐 아니라 필요한 공구와 작업인원도 달라질 수 있습니다.
3. PSA에서는 무엇을 분석할까?
PSA에는 여러 분석기법이 활용됩니다. 대표적으로 FMECA, 신뢰성·정비성 분석, RCM, LORA, MTA, 운영 고장자료 분석 등이 연계됩니다. 각 분석의 범위와 수행 수준은 사업별로 조정해야 합니다.
| 분석 활동 | 주요 질문 | 지원계획에 활용되는 정보 |
|---|---|---|
| FMECA | 어떻게 고장나며 어떤 영향을 주는가? | 주요 고장모드와 영향·치명도 |
| 신뢰성·정비성 분석 | 얼마나 자주 고장나고 수리에 얼마나 걸리는가? | 고장 빈도와 정비 부담 |
| RCM | 고장에 대응할 적절한 정비방식은 무엇인가? | 예방정비·상태점검 등 정비방식 |
| LORA | 수리와 폐기 중 무엇이 적절하며 어디에서 수리할 것인가? | 정비단계와 수리정책 |
| MTA | 정비작업을 어떻게 수행할 것인가? | 작업절차·인원·기술·공구·시간 |
| 운영자료 분석 | 실제 운용에서 어떤 문제가 발생하는가? | 분석 가정의 보정과 개선 요구 |
PSA의 가치는 이러한 분석 결과를 연결하는 데 있습니다. 고장모드에서 정비업무를 도출하고, 정비업무에서 필요한 자원을 식별하며, 지원 부담이 크면 설계 개선을 검토하는 방식입니다.
4. IPS·LSA·LPD와는 어떤 관계일까?
관련 용어를 구분하면 PSA의 역할을 이해하기 쉽습니다.
| 용어 | 의미 | PSA와의 관계 |
|---|---|---|
| IPS | Integrated Product Support, 통합체계지원 | PSA 결과를 활용하여 지원요소를 계획·개발·관리합니다. |
| LSA | Logistics Support Analysis, 군수지원분석 | PSA와 역사적·기술적으로 밀접하게 연결된 분석체계입니다. |
| LPD | Logistics Product Data, 군수지원데이터 | PSA에서 생성되는 지원 관련 정보를 구조화하여 관리하는 데이터입니다. |
LSA와 PSA는 적용 표준과 사업에 따라 범위와 용어 사용이 달라질 수 있습니다. 미국 국방부의 SAE TA-STD-0017 채택 안내에서는 이 표준을 기존 MIL-STD-1388-1A의 개선된 대체 표준으로 설명합니다.
LPD는 분석 결과를 후속 업무에서 사용할 수 있도록 연결합니다. 정비업무, 인력과 기술, 지원장비, 보급품 등의 데이터는 기술교범·보급지원목록·교육훈련자료 개발에 활용될 수 있습니다.
5. 항공기 전자장비 교환 사례로 이해하기
다음은 PSA의 역할을 설명하기 위한 가상 사례입니다.
항공기 내부의 전자장비를 교환하려면 주변 장비를 먼저 제거해야 한다고 가정하겠습니다.
분석자는 장비의 고장모드와 예상 정비업무를 확인하고, 탈거·장착 절차를 검토합니다. 이 과정에서 접근 공간, 선행 제거 작업, 작업인원, 공구, 시험장비와 정비시간을 식별합니다.
그 결과 지원 부담이 크다고 판단되면 다음과 같은 대안을 검토할 수 있습니다.
- 장비 위치나 정비 접근 패널을 변경합니다.
- 커넥터와 체결구를 개선합니다.
- 현장 교환과 후방 수리의 역할을 조정합니다.
- 필요한 예비품과 시험장비를 준비합니다.
- 정비절차와 교육훈련 내용을 보완합니다.
이처럼 PSA는 설계 선택과 실제 정비·지원 부담의 관계를 분석하여 의사결정을 돕습니다.
6. PSA는 언제 수행할까?
PSA는 개발 초기부터 시작하여 운영 중에도 갱신하는 활동입니다. 지원개념 검토에서 출발해 상세 분석과 검증을 수행하고, 실제 운영자료를 이용하여 분석 결과와 지원계획을 보완합니다.
| 시기 | 주요 검토 내용 |
|---|---|
| 개념·초기 설계 | 운용환경, 지원개념, 지원성 목표와 대안 |
| 상세 설계·개발 | 고장모드, 정비업무, 정비단계와 자원 소요 |
| 시험·배치 준비 | 정비 수행 가능성, 지원장비·교범·교육의 적절성 |
| 운영·유지 | 실제 고장·정비자료, 지원 부족과 개선 요구 |
초기에는 예측과 가정을 활용하더라도, 시험과 운영에서 확보한 자료로 이를 확인하고 보완해야 합니다.
7. PSA 관련 표준의 역할
대표적인 관련 문서는 다음과 같습니다.
| 문서 | 주요 역할 |
|---|---|
| SAE TA-STD-0017A | PSA 과정의 일반 원칙과 분석 활동 설명 |
| MIL-HDBK-502B | PSA 활동의 선정·조정 및 적용을 위한 지침 |
| SAE GEIA-STD-0007C | 군수지원데이터의 정의와 구조 제공 |
분석 과정과 데이터 구조는 구분하여 이해해야 합니다. TA-STD-0017A는 분석 활동을 설명하고, GEIA-STD-0007C는 지원 관련 데이터를 일관되게 관리·교환할 수 있도록 정의합니다. MIL-HDBK-502B는 적용을 돕는 지침서이며, 그 자체를 요구조건으로 인용하는 문서는 아닙니다. 실제 사업에서는 계약에 명시된 판본과 적용 범위를 확인해야 합니다.
PSA는 장비의 설계, 정비방법, 지원자원과 운영 경험을 연결하는 분석 활동입니다. 분석 결과가 설계와 지원계획에 반영되고 운영자료로 계속 갱신될 때, 요구되는 운용능력과 수명주기비용을 함께 관리하는 기반이 됩니다.

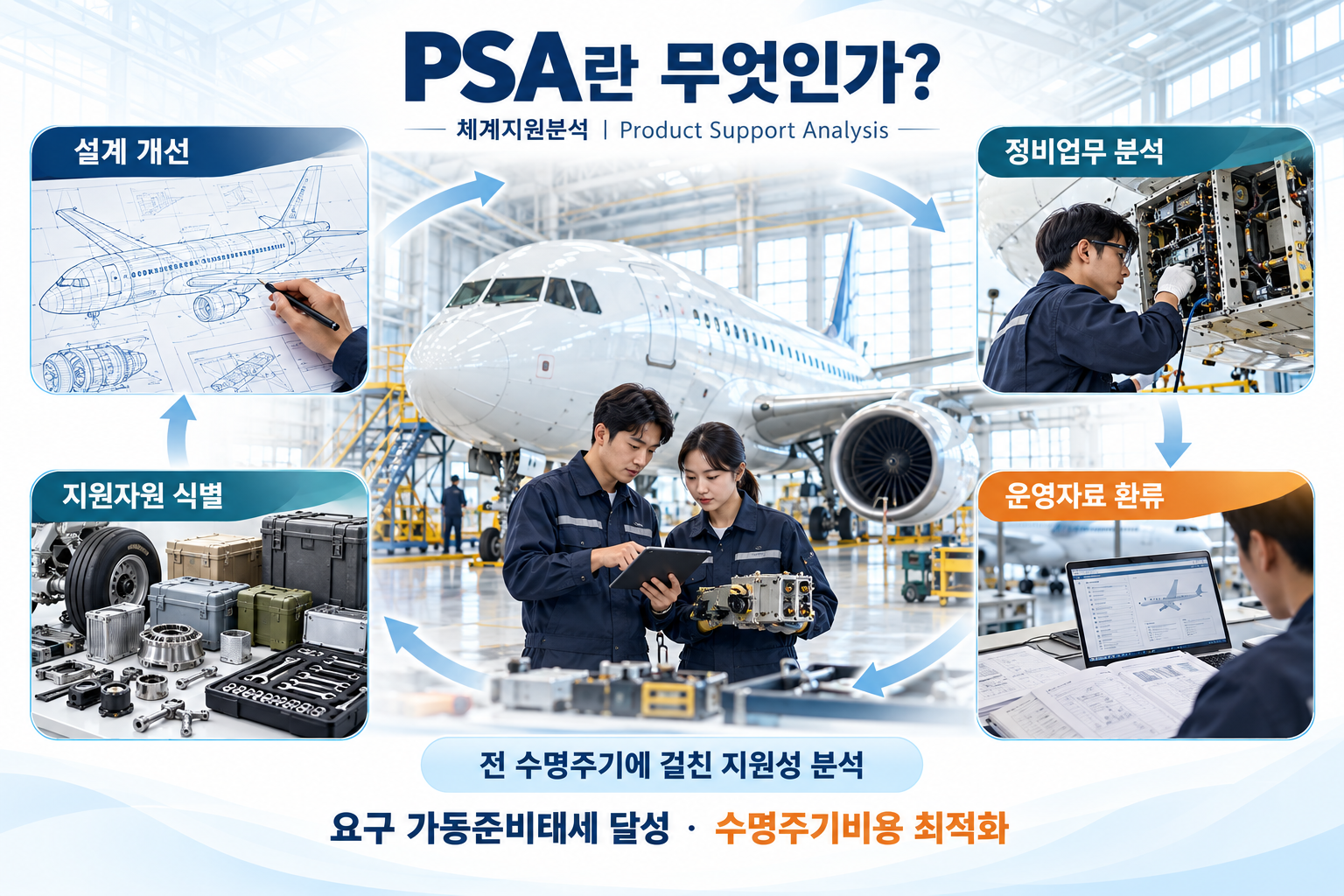

그림 설명: 항공기를 중심으로 설계 개선, 정비업무 분석, 지원자원 식별, 운영자료 환류를 표현한 PSA 개념 이미지입니다.
